Ce que cet article traite
Les alimentations à découpage ne remplacent pas seulement les régulateurs linéaires : elles changent la façon de distribuer l’énergie sur un réseau. Cet article part du step-down TO-220, qui remplace directement un LM317 ou un 78xx, pour aller vers les blocs secteur, les modules intégrés, et le PCB ATX. Il explique aussi pourquoi la distribution décentralisée simplifie le câblage, et pourquoi le décapotage d’une ATX est une fausse bonne idée.
Le step-down TO-220 : le point d’entrée
Le LM317 et les 78xx ont équipé des générations de montages. Ils ont leurs limites : rendement moyen, dissipation importante, chauffe dès qu’on tire du courant. Dans un modélisme ferroviaire où l’espace est compté, ce n’est plus acceptable.
Le step-down TO-220 est un module d’alimentation à découpage compatible, en encombrement et en brochage, avec un boîtier TO-220 de régulateur linéaire (LM317 ou 78xx). On peut donc le monter à la place d’un régulateur, sans modifier le circuit. Rendement jusqu’à 95 %, échauffement très faible, tension d’entrée 4,5-24 V, sortie fixe (1,8 V à 12 V) ou ajustable, 1,5 A en continu. Fréquence de découpage : 500 kHz.
C’est le remplacement direct, sans modification, avec un rendement qui change tout. Je propose le step-down TO-220.
Tableau comparatif
| Critère | LM317 / 78xx | Step-down TO-220 |
|---|---|---|
| Rendement | Faible | Jusqu’à 95 % |
| Dissipation thermique | Importante | Très faible |
| Dissipateur | Souvent nécessaire | Aucun |
| Compatibilité PCB | Native | Native (drop-in) |
| Fréquence de découpage | — | 500 kHz |
Le poids et le volume
Un transformateur linéaire à 50 Hz est lourd et encombrant : il doit transférer l’énergie à chaque alternance, ce qui impose un noyau magnétique volumineux. Un convertisseur à découpage transfère la même énergie par petites quantités à haute fréquence (500 kHz pour le step-down TO-220), ce qui permet d’utiliser un transformateur minuscule, ou une simple inductance. C’est ce qui explique le rapport poids/puissance/encombrement remarquable des alimentations à découpage, et pourquoi elles remplacent avantageusement les transformateurs dans les montages où l’espace est compté.
Les multiples formats des alimentations à découpage
Le step-down TO-220 n’est qu’un format parmi d’autres. Les alimentations à découpage existent sous plusieurs formes, adaptées à des usages différents.
Les blocs secteur. Prêts à l’emploi, avec connectique USB ou prise 5,5×2,1 mm. Économiques, ils fournissent une tension fixe (5 V, 9 V, 12 V, etc.) pour un courant modéré. C’est la solution la plus simple pour alimenter un accessoire isolé.
Les modules intégrés. Destinés à être insérés dans un montage (PCB, boîtier). Ils offrent les mêmes performances que les blocs secteur, mais sans boîtier, pour un encombrement réduit.
Les blocs de forte puissance modulaires. Pour les réseaux qui demandent plusieurs ampères (éclairage de rame complète, aiguillages multiples, automatismes). Ils sont plus volumineux, mais ils délivrent le courant nécessaire.
Le PCB ATX : exploiter les tensions d’un PC
Une alimentation ATX est une alimentation d’ordinateur fixe, avec un connecteur dont le brochage correspond au format ATX (le plus répandu). Elle fournit +3,3 V, +5 V et +12 V de manière stable et simultanée, pour un coût très faible (gratuit ou quelques euros en occasion). C’est une alimentation à découpage de forte puissance, disponible partout.
Le PCB ATX permet d’exploiter ces tensions proprement, avec borniers et fusibles intégrés. C’est la solution idéale pour l’éclairage, les aiguillages et les animations, pas pour la traction (pas de tension variable). Je propose le PCB ATX.
Les usages en modélisme ferroviaire
Une alimentation à découpage ne sert pas qu’à remplacer un régulateur linéaire. Elle trouve sa place partout où le réseau a besoin d’une tension stable et d’un courant suffisant, sans tirer sur la sortie accessoire du transfo.
Traction (DCC et analogique). Les centrales et boosters DCC sont souvent alimentés par des blocs à découpage. Märklin propose des blocs 19 V/60 W ou 100 W pour ses Central Stations et boosters . Le projet open source DCC-EX documente l’usage d’alimentations à découpage de 9 V à 15 V selon la taille du réseau.
Aiguillages. Trois modes de commande, trois contraintes d’alimentation :
-
Commande directe : le moteur consomme environ 4 W pendant le déplacement. C’est le mode le plus simple, mais plusieurs aiguillages commandés simultanément peuvent dépasser la capacité de l’alimentation.
-
Décharge capacitive : un condensateur chargé fournit le pic de courant, et la consommation moyenne retombe à quelques mA. L’alimentation n’est plus dimensionnée pour le pic.
-
Mouvement lent : le moteur consomme en permanence mais très peu (quelques mA). C’est le mode qui pose le moins de problème d’alimentation, mais il est plus lent.
Éclairage. C’est l’usage le plus courant. Les rubans LED 12 V sont alimentés par des blocs à découpage, dans le modélisme comme ailleurs. Les LED consomment 5 à 10 fois moins que les ampoules à incandescence, et une alimentation dédiée permet de les alimenter sans pénaliser la traction. Voir l’article sur l’éclairage analogique pour le détail des montages.
Automatismes. Les réseaux automatisés (PLC, capteurs, relais) ont besoin de plusieurs tensions (24 V, 12 V, 5 V, 3,3 V). Les convertisseurs DC-DC à découpage permettent de dériver ces tensions à partir d’une source unique, avec un rendement élevé et un faible échauffement.
Modules sonores. Un module sonore a besoin d’une tension stabilisée. Une alimentation à découpage dédiée évite de tirer sur la sortie accessoire du transfo, et garantit un son régulier quelle que soit la charge du réseau.
Distribuer l’énergie : l’argument des step-down à moins d’un euro
Sur un réseau, la distribution de l’énergie pose deux problèmes : la chute de tension dans les longs câbles, et le coût du câble de forte section. L’approche classique est de distribuer plusieurs feeders distincts : un feeder traction, un feeder accessoires, et éventuellement un feeder 5 V ou 24 V pour des usages spécifiques (relais, automatismes). Chaque feeder a sa propre tension et sa propre section, en fonction du courant qu’il transporte. Le feeder traction reste, en plus de tout autre feeder.
Une autre solution, plus économique et plus souple, est de distribuer une tension unique et de convertir localement.
Le principe. La distribution de puissance se fait par un ou plusieurs feeders, avec une tension unique par feeder. Ce qui change avec l’approche décentralisée, c’est le choix de cette tension : plus elle est élevée (24 V ou 48 V plutôt que 12 V), plus le courant est faible pour une même puissance, et plus la section du câble peut être réduite. La conversion se fait ensuite localement, au plus près de chaque usage, par un step-down à moins d’un euro. Le courant dans le feeder est divisé d’autant, et les pertes par effet Joule sont réduites.
Les avantages.
-
Économie de câblage : le cuivre coûte cher, surtout sur les grands réseaux. Une tension de distribution plus élevée permet une section plus faible à puissance égale, et la décentralisation évite de multiplier les feeders de forte section.
-
Pas de perte par effet Joule : la chute de tension est proportionnelle au courant et à la longueur. En distribuant plus haut et en convertissant localement, vous réduisez les deux.
-
Décentralisation des commandes : les modules de commande (relais, PWM, etc.) peuvent être placés au plus près de l’aiguillage ou de l’accessoire, au lieu d’être centralisés sur le pupitre. Le câblage est plus court, plus simple, et moins sujet aux perturbations.
Le coût. Un step-down coûte moins d’un euro. Pour un réseau qui a plusieurs dizaines de mètres de câble, l’économie de cuivre et la simplification du câblage compensent largement l’achat des modules.
Une approche qui simplifie le câblage, quelle que soit la taille du réseau
Sur un grand réseau, la distribution décentralisée est un argument économique et pratique : des feeders distincts, des conversions locales, et des fils de commande en faible section. Les pertes par effet Joule sont limitées, le cuivre est économisé, et les modules de commande peuvent être placés au plus près de leur utilisation.
Sur un petit réseau, le coût du cuivre reste important, mais la simplification du câblage est l’argument principal : un seul rail de puissance en forte section, des fils de commande fins, des modules au plus près de l’usage, et un câblage lisible. Le coût des modules (moins d’un euro par step-down) est dérisoire face au temps gagné et à la clarté du montage.
Dans les deux cas, l’approche décentralisée reste pertinente : elle ne dépend pas de la taille du réseau, mais du nombre d’usages et de la volonté de simplifier le câblage.
Les tensions envisageables
En modélisme ferroviaire, on peut envisager 12 V, 24 V ou même 48/50 V pour la distribution principale. Plus la tension est élevée, plus le courant est faible pour une même puissance, et plus les pertes en ligne et la section du câble sont réduites. Le 48 V est particulièrement intéressant sur les grands réseaux : il divise le courant par 4 par rapport au 12 V, ce qui permet d’utiliser du fil fin sur des longueurs importantes.
Le danger réel : l’échauffement
En Très Basse Tension, le risque de choc électrique est écarté, mais le danger d’échauffement reste. Un court-circuit sur une distribution 48 V peut faire fondre un fil fin ou enflammer un matériau proche. Il faut donc protéger chaque départ par un fusible adapté à la section du fil, et ne jamais sous-dimensionner le câblage de puissance. C’est la règle qui compte, plus que la tension elle-même. Les sources de sécurité en modélisme ferroviaire confirment d’ailleurs que les basses tensions (12 ou 24 V) peuvent être dangereuses en cas de court-circuit, et recommandent de protéger la sortie vers les rails par un fusible bien calibré .
Le problème des perturbations électromagnétiques
Les alimentations à découpage génèrent des perturbations haute fréquence par nature. Märklin précise que les alimentations à découpage « nécessitent un dispositif d’antiparasitage pour respecter les prescriptions légales en matière de CEM » . Une ATX décapotée pour « libérer » l’alimentation supprime le blindage métallique qui confine une partie du rayonnement, et expose le réseau à ces perturbations.
Filtrage minimum. Des condensateurs céramique (0,1 µF) en parallèle sur les sorties absorbent les pics haute fréquence. Pour les applications sensibles (DCC, capteurs), un filtrage LC est préférable.
Ne pas décapoter une ATX. Le capot sert de blindage. Le retirer pour gagner de la place ou « libérer » l’alimentation est une fausse bonne idée.
Précautions
-
Filtrage céramique au minimum sur les sorties.
-
Éviter le décapotage des ATX.
-
Pour les ATX, la platine intègre les fusibles.
-
Protéger chaque départ par un fusible adapté à la section du fil .
-
Vérifier le courant en pointe (moteurs, servos).
-
Respecter la dissipation thermique résiduelle en charge maximale.
Les compléments utiles sur le pupitre
Un pupitre de commande bien équipé ne se limite pas à l’alimentation. Quelques instruments et modules facilitent le diagnostic et l’usage quotidien.
Les instruments de mesure. Un voltmètre et un ampèremètre permettent de vérifier la tension et le courant d’une sortie, sans sortir le multimètre. Pour un usage courant, des modules numériques génériques suffisent.
Le convertisseur buck-boost ZK-5KX. Ce module polyvalent accepte une entrée de 6 à 36 V et délivre une sortie ajustable de 0,6 à 36 V, avec un courant max de 5 A. Son écran LCD affiche tension, courant, puissance et température, et il intègre de multiples protections (inversion de polarité, surintensité, surchauffe) . C’est l’outil idéal pour tester un accessoire et l’alimenter ponctuellement avec la tension exacte nécessaire en disposant de toutes les fonctions d’une alimentation de laboratoire de précision ainsi que des fonctions de mesure tension, courant, puissance, température, capacité et bien plus encore. Je le propose sur Ferrorversum.

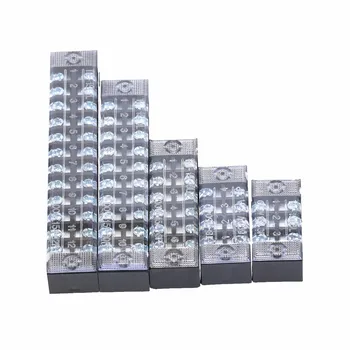

Les platines de distribution. Pour distribuer l’énergie vers plusieurs départs, une platine de distribution évite le plat de spaghettis. J’étudie actuellement les possibilités pour proposer de telles platines à un prix abordable.
En guise de conclusion
Les alimentations à découpage ne sont pas seulement des régulateurs plus efficaces : elles changent la façon de distribuer l’énergie. Du step-down TO-220 qui remplace un LM317, au PCB ATX qui exploite les tensions d’un PC, en passant par la distribution décentralisée qui simplifie le câblage, elles offrent des solutions concrètes pour tous les usages du réseau. Le coût est dérisoire, le gain en clarté et en fiabilité est réel, et la limite de tension (12 V, 24 V, 48 V) reste dans une plage où le danger pour les personnes est écarté — à condition de protéger contre l’échauffement.
